2011年住宅與城鄉建設部將空氣源熱泵太陽能以低溫?zé)崴疄榻M合建筑采暖系統的節能能效研發列為課題。在北京鴻博家園經濟適用房作為測試項目進行研究，該項目以清華索蘭環能技術研究所機組作為熱源，上海安貞暖通設備工程有限公司予制地板作為末端。北京建筑工程學院負責熱舒適度和紅外圖像的研究，北京清華索蘭環能技術研究所、北京清華大學教授李元哲參與如下工作：（1）熱負荷校核計算；（2）測試方案的補充；（3）測試數據整理、分析；（4）空氣源熱泵機組安裝、運行調試、技術維護的文字說明等開展了工作。

上海方面十分贊同北京清華索蘭對該技術十年來的成果及李元哲教授關于它的科學分析。一致認為在北方寒冷地區使用低于35℃的熱水在50%以上節能建筑中進行地板輻射采暖完全符合舒適性的要求。

2012年3月15日索蘭技術組對2011年至2012年冬季共105天的數據進行分析，結果如下。

1 系統基本情況介紹

鴻博家園小區位于北京南四環十八里店南橋以東，小區內樓房均為17-22層板樓。本樣板房位于8層中，房型屬南北通透戶型。本棟樓外圍護結構為鋼筋混凝土外墻加外保溫做法，整體厚度為30cm，其中保溫層厚度為5cm。外窗為塑鋼框，中空玻璃。本房建筑面積為82平方米。戶內為59㎡。

采暖工程末端采用安貞預制嵌入式地暖，該地暖整體厚度為30mm,由下往上依次為15mm厚高壓強擠塑保溫板、50μ鋁箔反射層、多孔固定板構成。地暖管采用規格10mm*1.5mm的PE-RT加熱管，地暖的盤管間距統一設定為5cm。填充層由3mm厚1：3水泥砂漿構成。面層材料為1.2cm厚復合木地板。本房型共分為3個區域：即主臥、次臥及客廳。每個房間內裝置1個室溫溫度顯示板來設定，室內溫度以朝北房間溫度為準控制熱泵啟停。這樣可以精確調控室內溫度，確保監測數據的準確性。并且每個房間單獨設置一個地板表面溫度計來測量和記錄地面溫度。

本項目熱源采用清華索蘭分體式空氣源熱泵，主機型號為FRS-7型。機器具體參數為：制冷量6795w，輸入功率2100w。冬季與輻射地板結合用于采暖，夏季與風機盤管結合送冷風組成戶式中央空調。

2 采暖負荷計算

鴻博家園的采暖設計負荷依據：不包括公攤的采暖建筑面積為59m2，室內設計溫度20℃，室外設計溫度-7.8℃，外墻傳熱系數0.6w/m2·℃，外窗2.6w/m2·℃，采暖設計負荷為2073W，其中冷風滲透負荷為348W，占16.8%左右，單位面積負荷34.55W/m2，考慮了相鄰不采暖的因素，地板向下熱損失取15%，則采暖設計供熱量為2438.9W。

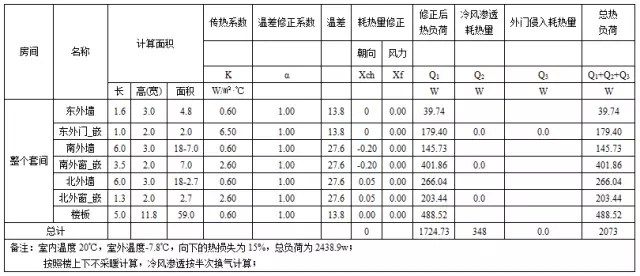

鴻博家園采暖負荷計算表

3 系統控制方式

采用北向房間溫度控制機組啟停調節方式，并限制水溫不超過35℃。

4 實測數據整理

1、原有儀表：量熱表一臺，用于定時測供、回水溫度、流量及電量，另有各主要房間室溫、地板表面溫度及地埋管表面溫度顯示器共三套。

2、自12月下旬，加裝地板表面熱流計10塊（設在典型位置）、熱電偶溫度傳感器10支（限于條件緊固在管道銅接頭外表面上）。測量供回水溫度及自動數據采集器，加裝的原因如下：

（1）熱泵在室溫控制下，以啟停方式運行調節供熱量，量熱表不能反映間斷的流動的供、回水溫度；

（2）熱量表的設計適應大溫差，例如10℃以上的熱水供暖系統。

因此，該量熱表的溫差讀數從3℃起始，而熱泵的冷凝端最大設計溫差為6℃，且一般該溫差僅在最大采暖負荷時出現，氣溫不低時，根本沒有這樣大的溫差。加之量熱表的感溫元件安裝在水平直管段的水中，其熱阻不固定誤差太大。

表2：原有測試儀表數據整理

表3：補充測試儀器數據整理

表2中列出以原有儀表測試讀數為依據的結果，由表可見：該供暖系統在11月及12月上旬節能率都在70%以上。12月下旬發現由于原熱泵與系統對接的水流量不足夠大及控溫方案的制約，循環水泵運行時間過長，所以COP有所下降，恢復電動三通閥與跨越管后，如表2所示，1月上旬節能率達到70.3%。

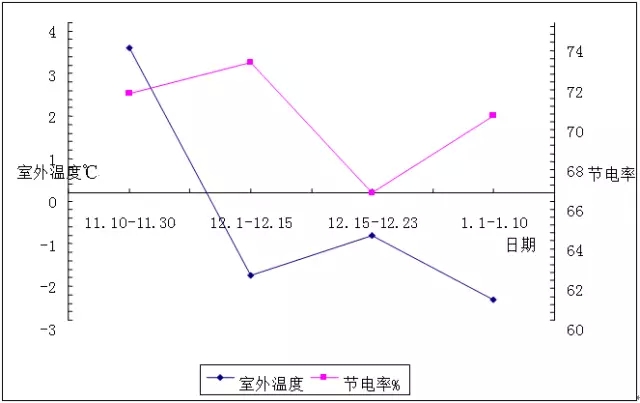

表3是補充地面上的熱流計以后的測試數據，該表中的熱流一項數據反映了地板向上的供熱量（W/m2）。室溫21~22℃時的情況，數據均驗證了該測試房的負荷計算的準確性。下圖為曲線表現了不同月份及外溫下的節能率。

5 鴻博家園同戶型以燃氣壁掛爐+暖氣片采暖用戶A、B同期耗氣及費用對比

鴻博家園同戶型以燃氣壁掛爐+暖氣片采暖用戶A、B同期耗氣及費用對比見表4。

表4：壁掛爐采暖A、B用戶

A用戶鴻博家園B區4-3-601壁掛爐采暖燃氣使用量記錄表
日期	時間	記錄數字（燃氣表剩余量）	備注
2011-12-15	18:05	84.41	8天采暖用氣68.28 m³，按每m³2.05元計，每天的采暖費用是17.5元
2011-12-17	18:05	61.63
2011-12-18	18:17	59.41
2011-12-19	20:20	50.03
2011-12-21	17:23	34.18
2011-12-22	20:15	25.16
2011-12-23	20:09	16.13
B用戶鴻博家園B區4-3-801壁掛爐采暖燃氣使用量記錄表
日期	時間	記錄數字（燃氣表剩余量）	備注
2011-12-15	18:05	232.6	8天采暖用氣113.7m³，按每m³2.05元計，每天的采暖費用是29.13元
2011-12-17	17:14	206.6
2011-12-19	20:15	175.6
2011-12-21	16:55	150.4
2011-12-22	20:06	134.41
2011-12-23	20:06	118.9



A、B戶型是與空氣源熱泵地板采暖相同條件的對比房：同在一個小區，朝向和戶型以及圍護結構都相同。唯一的區別是采暖方式的不同。A、B戶型都采用燃氣壁掛爐+暖氣片采暖。



6 分析與結論



1.鴻博家園住宅采暖示范房屬節能建筑，建筑節能率約為65%



2.在上述示范房中采用的該空氣源熱泵薄型預制地暖系統經2011年至2012年冬季在現場測試，取得110天數據，整理結果為冬季采暖平均能效比為3.17，節能率高達68.45%。該室溫平均20.3，供水溫度小于33℃，總耗電2100kwh，按建筑面積82m2計，折合每平米23.8Kwh/季，采暖季的平均負荷為2171W，單位面面積的負荷為26.4W。在2011年12月15日至12月23日室外平均溫度-1.0℃（接近北京冬季平均值）與同戶型壁掛爐散熱器采暖相比，減少8~20元/日且具有更高的熱舒適性、安全性、冷暖合一的可能性及無需為分戶計量增加麻煩等優點。



3.測試期間安貞薄型予制地板，管內水流速＞0.25m/s，無氣堵問題。



4.實測數據表明，冬季供水溫度＜35℃，地板表面＜24℃，符合低溫輻射地板的技術要求。見表5。



表5：地板表面與供水溫度最高值舉例

日期	地表溫度最大值℃	供水溫度最大值℃	備注
2011.12.15-2011.12.23	23.6	33.6	供水溫度由于測試點在管外，比實際值低約2℃
2012.1.1-2012.1.10	23.7	32.9



綜上述，該采暖方式適用于以北京為代表的寒冷地區采暖。



5.本示范采暖系統獲得了較高的穩定的節能率是由于熱泵機組各部件設計參數經過專業人員研究以及安貞薄型予制地板熱阻較小的結果。
